一、 功能概述
本通道闸是本公司自行开发、研制、生产的智能通道管理设备。该设备把精巧的机械传动、线路板控制、LED灯光效果及各种读写技术有效结合为一体，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理。
整个产品机架采用不锈钢激光切割，数控折弯成型，造型美观大方，且系统对外采用标准的快速插拔电子接口，可集成各种读写装置等，可方便的将条码、二维码、ID卡、IC卡等读写设备集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在本系统中设有专用消防按钮接口，以便在紧急情况下闸门自动打开，组织人员疏散。
二、 基本参数
1. 外形尺寸： 长*宽*高：1400 mm *185mm *1020 mm
2. 箱体材质： 机身1.2mm 、上盖1.5mm厚SUS304
3. 门板材料： 10mm厚亚克力
4. 中间隔板材料： 10mm厚亚克力
5. 通道宽： ≤900mm
6. 环境温度： -20度~70度
7. 工作环境： 室内室外（室外加装雨棚）
三、 技术参数
1. 输入电压： 100V~240V
2. 驱动电压： 24V
3. 设备功率： 35W
4. 响应时间： 0.2S
5. 通行速度： 常开50人/分；常闭35人/分
6. 通讯接口： RS485
7. 通讯距离： 小于1200m
8. 开闸信号输入：干接点
9. 开关门时间： 小于1S
四、 功能及特点
1. 具有零位自检功能，方便用户维护及使用；
2. 非法进入有报警提示功能；
3. 防冲功能，在没有接收功能开闸信号，伸缩挡板自动锁死；
4. 红外防夹功能，在伸缩挡板复位的过程中红外检测到人在通道中，挡板会自动回到打开状态；
5. 具有自动复位功能，行人读有效卡后，若在系统规定时间内未通行时，系统将自动取消行人此次通行权限；
6. 统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理；
7. 整个系统运行平稳、噪音小；
五、 产品结构及工作原理图
1. 产品结构主要由机械系统和电控系统两大部分组成。
2. 机械系统结构：机箱作为载体其上安装有读写器、LED灯条、红外对射感应等；机芯组成主要有电机、机架、传动轴、闸门等；
3. 电控系统主要组成有：控制板、电机、限位开关、红外传感器、LED灯条、空气开关、电源、报警器等；
4. 读卡器（自备）：读取卡上信息并经过判断处理后，向主控板发出申请通过信号（开关信号）；
5. 控制板：产品的控制中心，它接收读写器和红外线传感器的信号，并对这些信号进行逻断和处理后，再向LED指示灯、电机发出执行命令；
6. 限位开关：控制闸门转动的位置；
7. 红外传感器：检测行人位置和起到安全保护作用；
8. 报警器：系统检测到有非法进入通道的行人时，发出报警提示；
六、 系统工作原理
1. 打开电源，5秒后系统进入工作状态；
2. 读卡器读到有效卡时，蜂鸣器会发出悦耳声响，向行人提示读卡成功；同时还对从卡中读到的信息进行判断、处理，并向主控制板发出申请通过信号；
3. 主控板接收到读写器和红外线传感器信息，并进行综合判断处理后，向电机发出有效控制信号，使灯光转为绿色通行标志，电机运转 ，限位开关感应到感应片，给出到位信号，电机停止转动；
4. 电机转动一定角度，闸门打开（常开模式时，电机不动作），允许行人通过；
5. 行人根据指示灯标志指示通过通道后，红外传感器检测行人通过通道全过程，并不断向主控板发出信号，直至行人完全通过通道；
6. 若行人忘记读卡或读无效卡进入通道时，系统禁止行人通行（常开模式 ，闸门将关上；常闭模式，闸门不动作；），且发出声光报警，直至行人退出通道后，解除报警；重新读有效卡方允许通行；

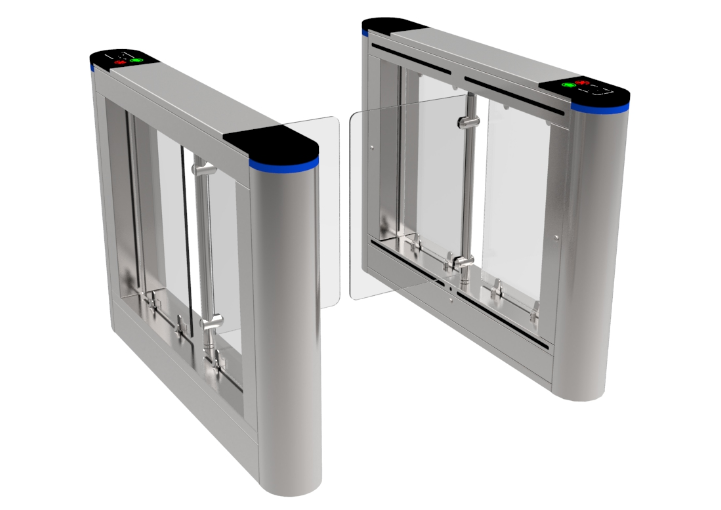

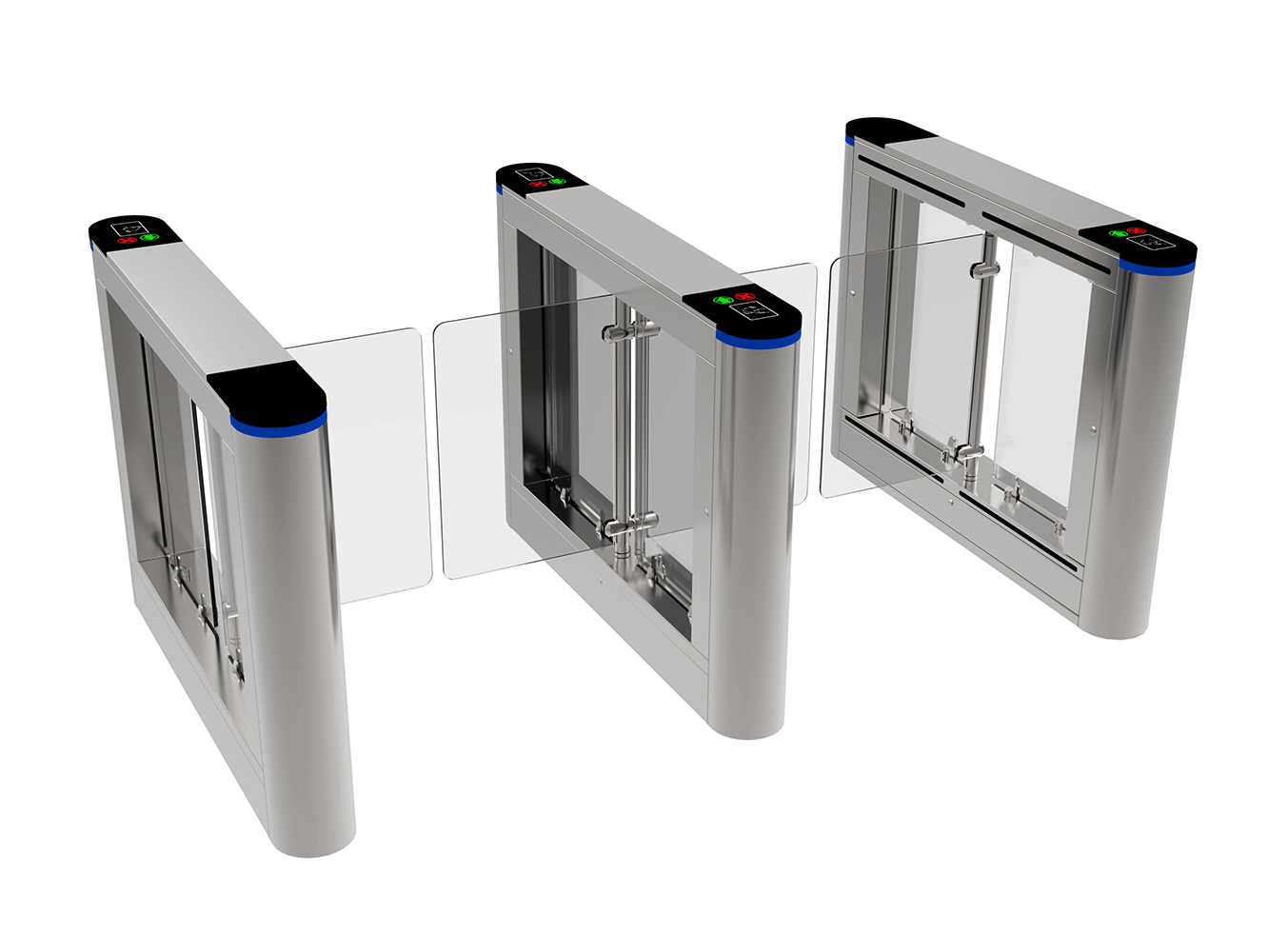

七、 效果图
八、 订购注意事项
1. 订购时提供产品规格型号等（图示说明产品尺寸）；
2.
提供详细功能要求说明等；
九、 设备安装与调试
1. 准备好安装产品的工具（冲击钻，膨胀螺丝，活动扳手，内六角扳手一套，螺丝刀，电工胶，剪线），并根据装箱清单清点配件；
2. 确认系统组成和工作模式，进行整体规划后，准备开始安装；
3. 定好安装设备的地基基面后，把设备排列放好；
4. 定好孔位后钻孔，并预埋M12或M10的地脚螺栓或膨胀螺栓；
5. 将强电电缆线和弱电电缆线分别用3/4″PVC线管穿好，并用水泥埋到相应的位置（参考产品布线图）；
6. 将各机箱分别搬到相应的安装位，并逐个对准地脚螺栓位；
7. 检查系统组成和工作方式是否正确，检查无误后，再进行下步工作；
8. 打开机箱门，选其中一台产品作为参考基准（最好选中间一台作为参考基准），将机座螺栓孔对准相应的地脚螺栓，并先预紧螺母；
9. 打开相邻一台机箱门，将机座螺栓孔对准地脚螺栓并对齐已定的基准产品，预紧螺母；若有多台需安装以此类推；
10. 参考产品接线图，将电源线、联机线接好，并接好系统保护地线；
11. 待状态检查和功能调试合格后，这时再拧紧地脚螺母；

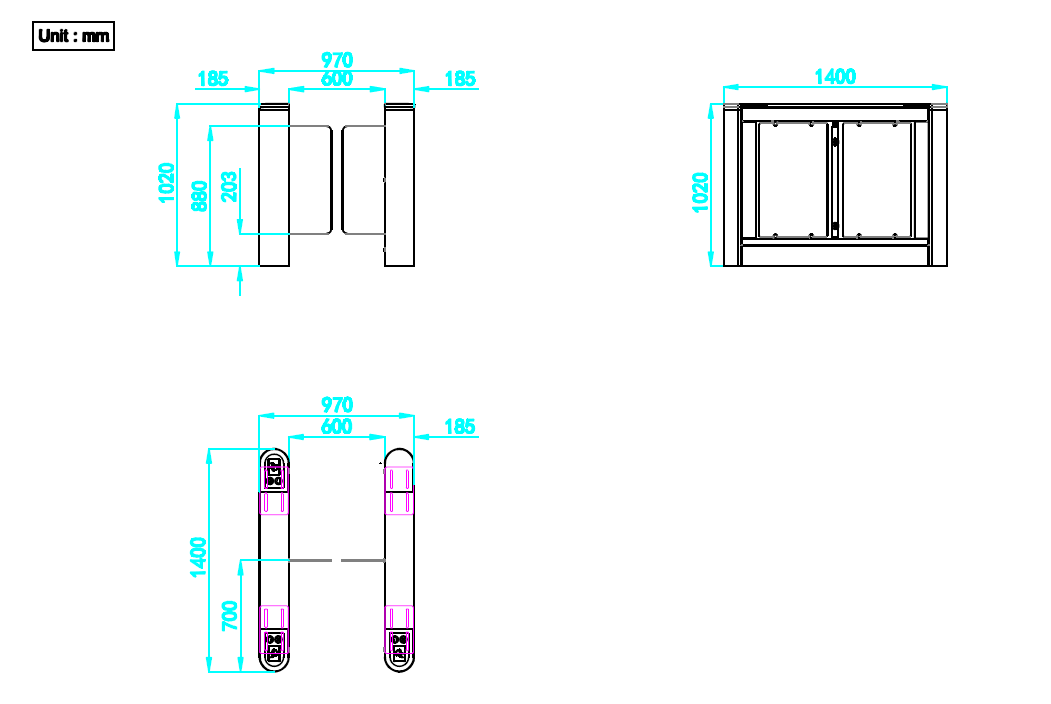

十、 产品尺寸图
十一、 安装使用注意事项
1. 安装好设备后，状态检查和功能调试合格，方可投入正常使用；在设备安装、维护之前，请断开电源；
2. 要确保系统保护地可靠接上，以防造成人身伤害；
3. 地埋PVC线管深度应大于60mm，露出地面高度应大于50mm，且出口回弯，以防线管进水。建议使用2.0mm以上的电源线；
4. 不要随意改动产品内部的走线
5. 工作状态下，不允许打开产品的盖子；
6. 若产品用于户外，应在产品安装处砌100mm ～ 200mm高水泥平台隔潮，并加顶棚等防雨、防晒设施 ；
7. 请将控制按钮，远控设备远离小孩；
8. 有雷电时请勿使用本机，以防损坏本机；
9. 请照看好小孩，请勿在通道中玩耍，身高不足1m的小孩应由大人陪同下安全通过；
10. 禁止在刷卡时让对面的人员进入，闸机有防逆行功能（逆向关门），可能被夹伤；
11. 严格遵循一人一卡原则，请勿一人刷卡多人通行，请勿尾随，闸机有防尾随功能，尾随可能被夹伤；
12. 请正确读卡通行，在方向指示灯未转成绿色并且打开闸门，严禁进入通道；通过通道时，不要在通道内长时间逗留；
13. 设备处于关闭状态时，严禁用力推拉或撞击闸门；
十二、 设备维护保养说明
1. 通道闸是个可靠性极高的设备，即使在高流量的环境也完全可以胜任。需要维护的工作量极小。

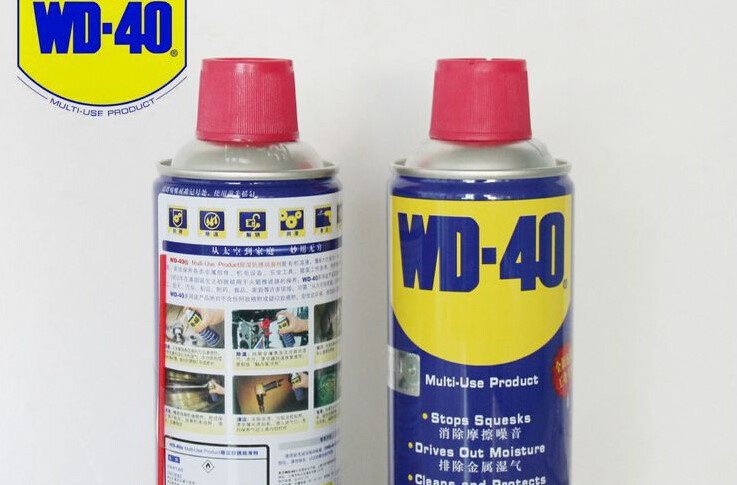

2. 通道闸需要定期清洁，尤其重要的是保持光束窗口的清洁。大理石和玻璃门通常每星期都需要使用无腐蚀的清洁剂，用柔软不掉毛的抹布来清洁。不锈钢表面，建议使用WD-40的除湿防锈清洁剂抹拭即可。
3. 建议每半年开箱对设备进行检查、清洁、润滑。检查机械部件是否有松动，并加以紧固。每年需要进行一次检修，对发生磨损的部件进行更换。开盖前必须切断电源（请保持接地连接）
4. 使用压缩空气来清理电子元件上的尘埃，使用吸尘器来清理底部。
5. 红外亚克力镜面也使用无腐蚀的清洁液，用柔软不掉毛的的抹布来清洁。
6. 在装回盖板之前，进一步检视机箱内情况，如电气元件接线是否完好无损，清点维护工具，清理杂物等。
十三、 质量保证和售后服务
1. 设备的保修期限为设备出厂之日起12个月，期间若出现非人为损坏的性能故障，本公司将负责给予免费维修；
2. 免费维修期内人为或自然灾害引起的故障或损坏，需收取维修成本费；
3.
保修期满之后，供方对设备的维修仅收取工时和交通费用，涉及设备相关配件的更换和购买，
供方仅收取成本费用；
