一、 功能概述
本通道闸是本公司自行开发、研制、生产的智能通道管理设备。该设备把精巧的机械传动、线路板控制、LED灯光效果及各种读写技术有效结合为一体,通过配置不同的读写设备,即可完成对通道通行的智能化控制与管理。
整个产品机架采用不锈钢激光切割,数控折弯成型,造型美观大方,且系统对外采用标准的快速插拔电子接口,可集成各种读写装置等,可方便的将条码、二维码、ID卡、IC卡等读写设备集成在本设备上,从而为出入人员提供有序文明的通行方式,并可杜绝非法人员进出,同时为了满足消防通道的要求,在本系统中设有专用消防按钮接口,以便在紧急情况下闸门自动打开,组织人员疏散。
二、 基本参数
1. 外形尺寸: 长*宽*高:1400 mm *350mm *980 mm
2. 箱体材质: 1.5mm厚 SUS304
3. 门板材料: 8mm厚亚克力
4. 中间隔板材料: 8mm厚亚克力
5. 通道宽: ≤600mm
6. 环境温度: -20度~70度
7. 工作环境: 室内室外(室外加装雨棚)
三、 技术参数
1. 输入电压: 100V~240V
2. 驱动电压: 24V
3. 设备功率: 35W
4. 响应时间: 0.2S
5. 通行速度: 常开50人/分;常闭35人/分
6. 通讯接口: RS485
7. 通讯距离: 小于1200m
8. 开闸信号输入:干接点
9. 开关门时间: 小于1S
四、 功能及特点
1. 具有零位自检功能,方便用户维护及使用;
2. 非法进入有报警提示功能;
3. 防冲功能,在没有接收功能开闸信号,伸缩挡板自动锁死;
4. 红外防夹功能,在伸缩挡板复位的过程中红外检测到人在通道中,挡板会自动回到打开状态;
5. 具有自动复位功能,行人读有效卡后,若在系统规定时间内未通行时,系统将自动取消行人此次通行权限;
6. 统一标准的对外电气接口,可与多种读卡器相挂接,并可通过管理计算机实现远程控制与管理;
7. 整个系统运行平稳、噪音小;
五、 产品结构及工作原理图
1. 产品结构主要由机械系统和电控系统两大部分组成。
2. 机械系统结构:机箱作为载体其上安装有读写器、LED灯条、红外对射感应等;机芯组成主要有电机、机架、传动轴、闸门等;
3. 电控系统主要组成有:控制板、电机、限位开关、红外传感器、LED灯条、空气开关、电源、报警器等;
4. 读卡器(自备):读取卡上信息并经过判断处理后,向主控板发出申请通过信号(开关信号);
5. 控制板:产品的控制中心,它接收读写器和红外线传感器的信号,并对这些信号进行逻断和处理后,再向LED指示灯、电机发出执行命令;
6. 限位开关:控制闸门转动的位置;
7. 红外传感器:检测行人位置和起到安全保护作用;
8. 报警器:系统检测到有非法进入通道的行人时,发出报警提示;
六、 系统工作原理
1. 打开电源,5秒后系统进入工作状态;
2. 读卡器读到有效卡时,蜂鸣器会发出悦耳声响,向行人提示读卡成功;同时还对从卡中读到的信息进行判断、处理,并向主控制板发出申请通过信号;
3. 主控板接收到读写器和红外线传感器信息,并进行综合判断处理后,向电机发出有效控制信号,使灯光转为绿色通行标志,电机运转 ,限位开关感应到感应片,给出到位信号,电机停止转动;
4. 电机转动一定角度,闸门打开(常开模式时,电机不动作),允许行人通过;
5. 行人根据指示灯标志指示通过通道后,红外传感器检测行人通过通道全过程,并不断向主控板发出信号,直至行人完全通过通道;
6. 若行人忘记读卡或读无效卡进入通道时,系统禁止行人通行(常开模式 ,闸门将关上;常闭模式,闸门不动作;),且发出声光报警,直至行人退出通道后,解除报警;重新读有效卡方允许通行;

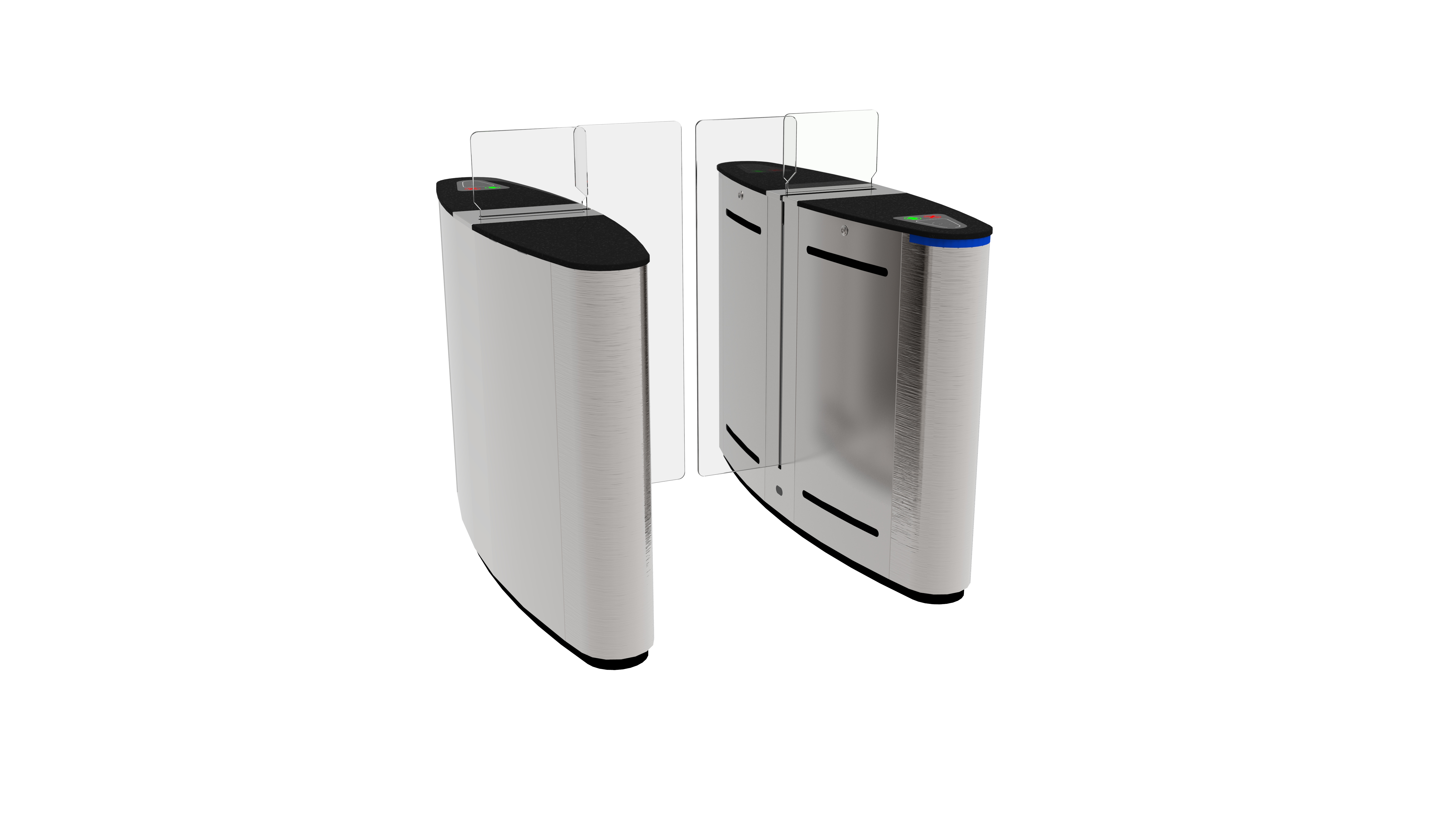

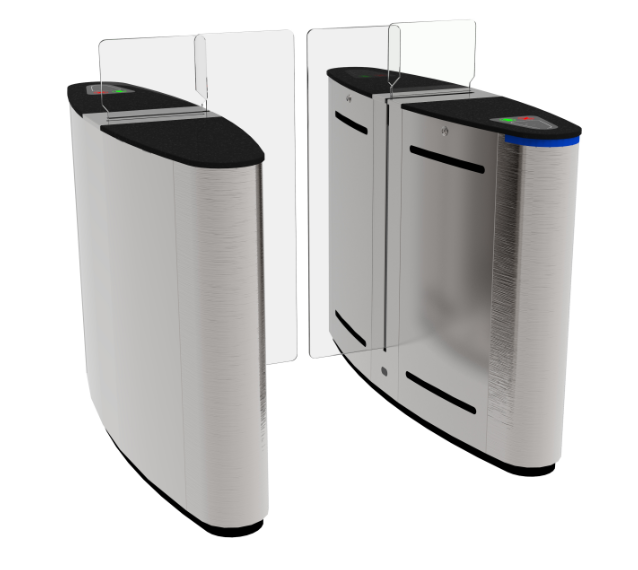

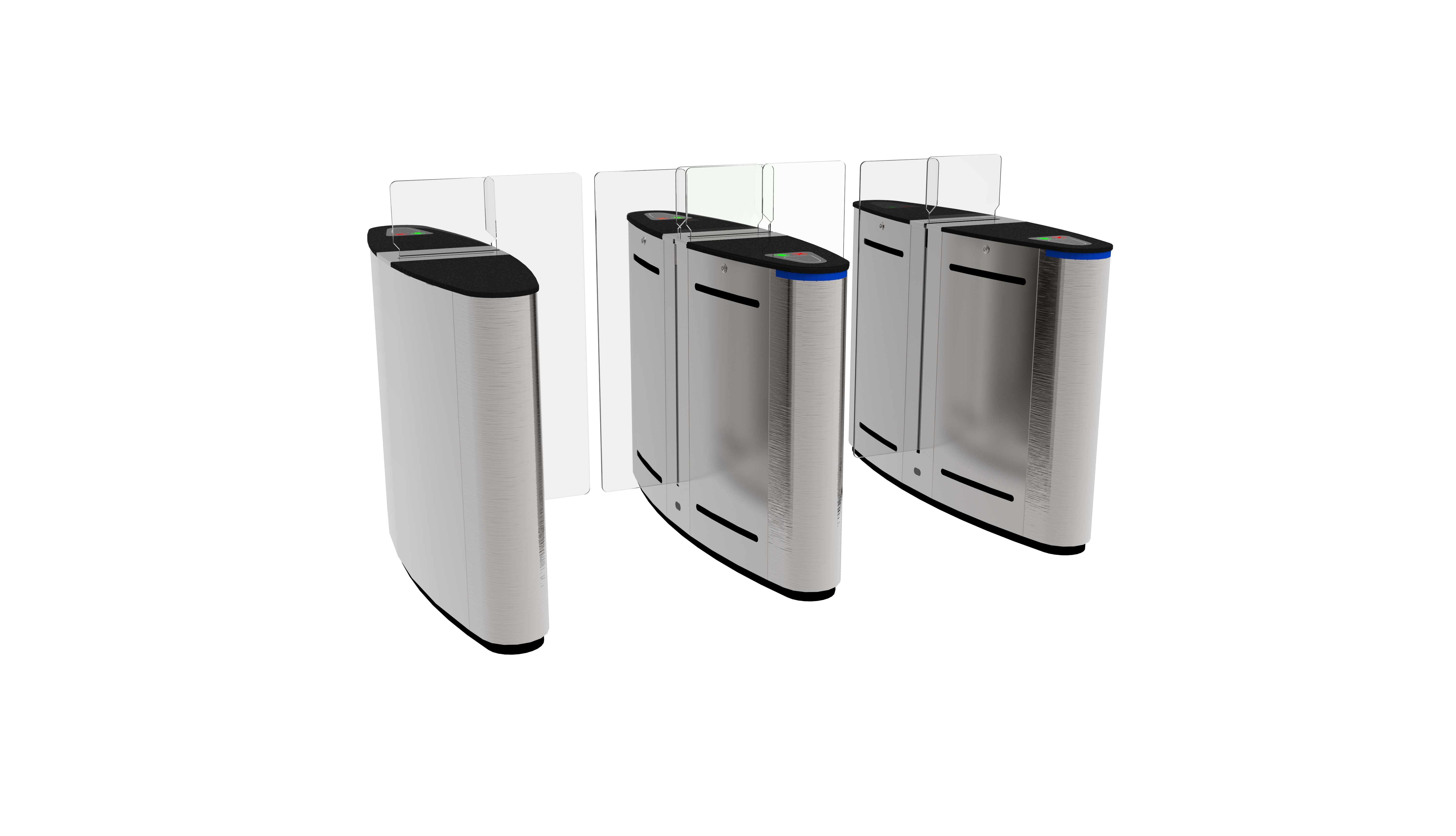

七、 效果图
八、 订购注意事项
1. 订购时提供产品规格型号等(图示说明产品尺寸);
2.
提供详细功能要求说明等;
九、 设备安装与调试
1. 准备好安装产品的工具(冲击钻,膨胀螺丝,活动扳手,内六角扳手一套,螺丝刀,电工胶,剪线),并根据装箱清单清点配件;
2. 确认系统组成和工作模式,进行整体规划后,准备开始安装;
3. 定好安装设备的地基基面后,把设备排列放好;
4. 定好孔位后钻孔,并预埋M12或M10的地脚螺栓或膨胀螺栓;
5. 将强电电缆线和弱电电缆线分别用3/4″PVC线管穿好,并用水泥埋到相应的位置(参考产品布线图);
6. 将各机箱分别搬到相应的安装位,并逐个对准地脚螺栓位;
7. 检查系统组成和工作方式是否正确,检查无误后,再进行下步工作;
8. 打开机箱门,选其中一台产品作为参考基准,将机座螺栓孔对准相应的地脚螺栓,并先预紧螺母;
9. 打开相邻一台机箱门,将机座螺栓孔对准地脚螺栓并对齐已定的基准产品,预紧螺母;若有多台需安装以此类推;
10. 参考产品接线图,将电源线、联机线接好,并接好系统保护地线;
11. 待状态检查和功能调试合格后,这时再拧紧地脚螺母;

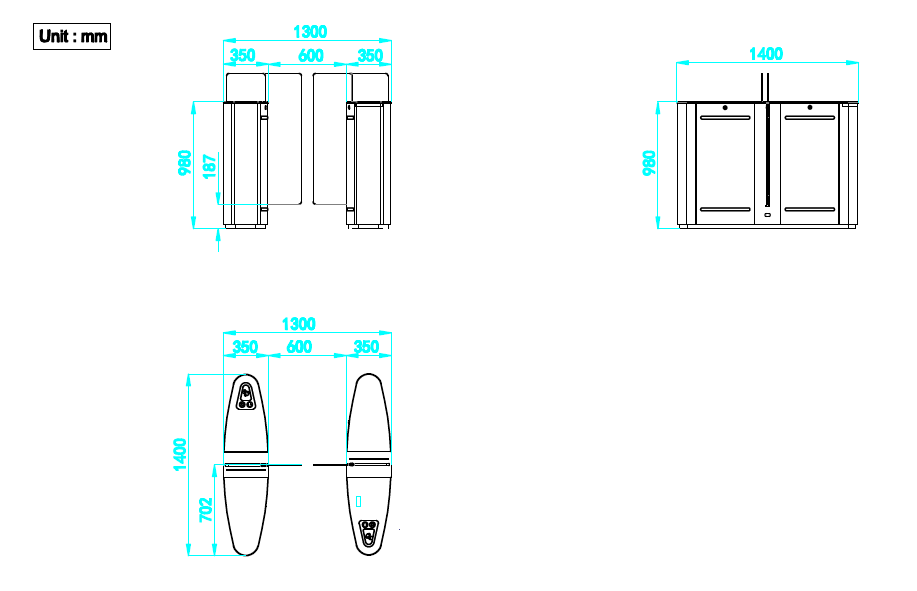

十、 产品尺寸图
十一、 安装使用注意事项
1. 安装好设备后,状态检查和功能调试合格,方可投入正常使用;在设备安装、维护之前,请断开电源;
2. 要确保系统保护地可靠接上,以防造成人身伤害;
3. 地埋PVC线管深度应大于60mm,露出地面高度应大于50mm,且出口回弯,以防线管进水。建议使用2.0mm以上的电源线;
4. 不要随意改动产品内部的走线
5. 工作状态下,不允许打开产品的盖子;
6. 若产品用于户外,应在产品安装处砌100mm ~ 200mm高水泥平台隔潮,并加顶棚等防雨、防晒设施 ;
7. 请将控制按钮,远控设备远离小孩;
8. 有雷电时请勿使用本机,以防损坏本机;
9. 请照看好小孩,请勿在通道中玩耍,身高不足1m的小孩应由大人陪同下安全通过;
10. 禁止在刷卡时让对面的人员进入,闸机有防逆行功能(逆向关门),可能被夹伤;
11. 严格遵循一人一卡原则,请勿一人刷卡多人通行,请勿尾随,闸机有防尾随功能,尾随可能被夹伤;
12. 请正确读卡通行,在方向指示灯未转成绿色并且打开闸门,严禁进入通道;通过通道时,不要在通道内长时间逗留;
13. 设备处于关闭状态时,严禁用力推拉或撞击闸门;
十二、 设备维护保养说明
1. 通道闸是个可靠性极高的设备,即使在高流量的环境也完全可以胜任。需要维护的工作量极小。
2.

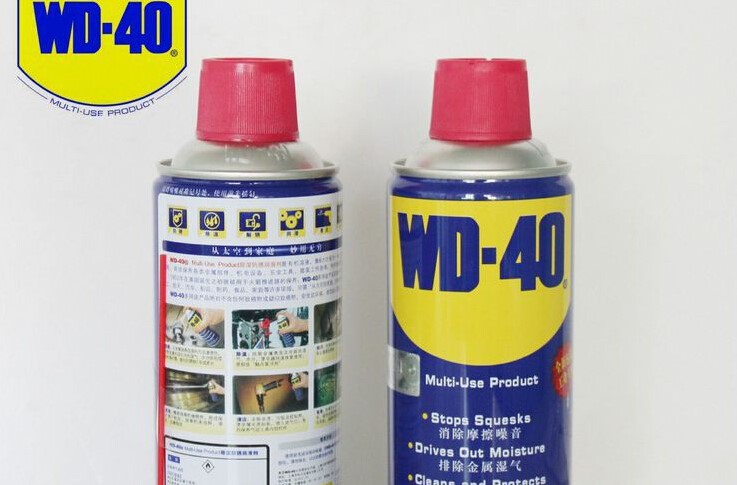

通道闸需要定期清洁,尤其重要的是保持光束窗口的清洁。大理石和玻璃门通常每星期都需要使用无腐蚀的清洁剂,用柔软不掉毛的抹布来清洁。不锈钢表面,建议使用WD-40的除湿防锈清洁剂抹拭即可。
3. 建议每半年开箱对设备进行检查、清洁、润滑。检查机械部件是否有松动,并加以紧固。每年需要进行一次检修,对发生磨损的部件进行更换。开盖前必须切断电源(请保持接地连接)
4. 使用压缩空气来清理电子元件上的尘埃,使用吸尘器来清理底部。
5. 红外亚克力镜面也使用无腐蚀的清洁液,用柔软不掉毛的的抹布来清洁。
6. 在装回盖板之前,进一步检视机箱内情况,如电气元件接线是否完好无损,清点维护工具,清理杂物等。
十三、 质量和售后服务
1. 设备的保修期限为设备出厂之日起12个月,期间若出现非人为损坏的性能故障,本公司将负责给予免费维修;
2. 免费维修期内人为或自然灾害引起的故障或损坏,需收取维修成本费;
3. 保修期满之后,供方对设备的维修仅收取工时和交通费用,涉及设备相关配件的更换和购买, 供方仅收取成本费用;
