幻彩三锟闸是一款具有红外线感应功能的自动三锟闸，具有标准的输入、输出接口，方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，实现对通道智能化控制与管理等。
整体外形采用304不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。闸杆运行平稳、低躁音，并在紧急情况下快速控制落杆或收杆。
技术参数 ：
|
结构材质 |
1.5mm厚304不锈钢拉丝板 |
|
工作电压 |
AC220V±10% 50HZ±10% |
|
工作机芯 |
DC24V直流电磁阀 |
|
检测技术 |
红外线检测2对 |
|

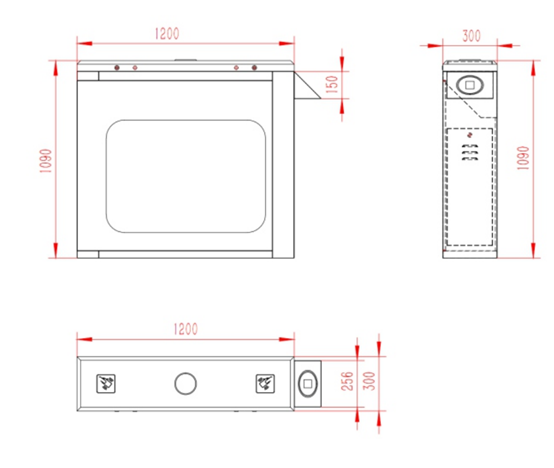

外形尺寸 |
长1350×宽300×高1090(MM) |
|
闸杆长 |
机箱外500( MM ) |
|
闸杆最大承受力 |
50Kg |
|
最大通道宽度 |
550 MM |
|
闸杆转向 |
单向或双向(可选) |
|
灯光提示 |
通行方向箭头指示 |
|
感应读卡窗 |
配带标准安装支架，或度身定做 |
|
工作环境 |
室内、室外(荫棚)-25℃～70℃ |
|
开闸时间 |
1-2秒 |
|
通行速度 |
30人/分钟 |
|
应急措施 |
断电自动落杆 |
|
正常使用寿命 |
300万次 |
|
通讯接口 |
标准RS485接口，距离≤1200米 |
|
输入接口 |
继电器开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA |
|
控制方法 |
双向控制，全方位360°盘锁，任何旋转角度下无死锁 |
|
读卡模式 |
IC/ID刷卡 指纹 人脸识别 条形码 二维码 虹膜识别等等 |
功能特点
|
三辊闸功能及特点 |
全自动 |
半自动 |
机械 |
|
具有故障自检和报警提示功能，方便用户维护及使用。 |
√ |
× |
× |
|
通过主控板上的内置小按盘，可编程设备的运行状态。 |
√ |
√ |
× |
|
断电应急，闸杆动作。 |
自动落杆 |
自动落杆 |
无动作 |
|
通电后闸杆动作。 |
自动上杆 |
手动抬杆 |
无动作 |
|
具有自动复位功能，开闸后，在规定的时间内行人未通行时，系统将自动取消行人的此次通行权限，复位时间为1S～60S可调(系统默认时间为10S)。 |
√ |
√ |
× |
|
可与门禁系统、消费系统、电子门票系统、生物识别系统、静电测试仪等多种设备相衔接。 |
√ |
√ |
× |
|
独特的定位、自动复位功能，能够始终保持其一根杆处于水平位置 |
√ |
√ |
× |
|
通行方向LED指示灯提示功能 |
√ |
√ |
× |
|
给开闸信号后，闸杆自动转动一定角度，提示通行功能。 |
√ |
× |
× |
|
行人通行时，闸杆动作。 |
自动转动 |
手动推杆 |
手动推杆 |
|
可单向或双向控制人员进出。 |
√ |
√ |
手动调解 |
|
可直接通过管理计算机实现远程控制与管理。 |
√ |
√ |
× |
|
LED计数显示功能。 |
√ |
√ |
× |
|
双向防反转功能。 |
√ |
√ |
× |
全自动三辊闸：
兼容IC、ID、磁卡、条码卡、防静电等多种控制设备
闸杆运行平稳、低躁音
具有断电应急功能，闸杆断电自动落杆，通电自动上杆
控制板带有计数功能，LED数字显示功能(可选)
控制板带有记忆功能
有标准的输入、输出接口，是系统集成商的最佳首选
半自动三辊闸：
兼容IC、ID、磁卡、条码卡、防静电等多种控制设备
闸杆解锁，迅速可靠
具有断电应急功能，闸杆断电自动落杆，通电手抬上杆
控制板带有计数功能，LED数字显示功能(可选)
控制板带有记忆功能
有标准的输入、输出接口，是系统集成商的最佳首选
机械三辊闸：
自动复位，能够始终保持其一根杆处于水平位置
属于纯机械传动产品，无电控操作，具有结构简单、可靠性高
不用维护等特点，适用于单向限流管理的场所
