旋转闸的结构及工作原理介绍

旋转闸也属于一种入口控制设备，由于它具有特殊的控制功能，能有效地防止攀爬、跨越等非法进入行为，因此常用于各种需要严格控制要求的特殊管制区，通过人员需要有特殊的权限才能获准放行，旋转闸的通行速度约为每分钟30人左右。

旋转闸产品结构及其工作原理：

1 、旋转闸机械部分

转闸门的机械部件分为机架和机芯两部分。连杆作为机芯的载体，主要由电机、光耦小板(单、双路)、传动轴、电磁铁等组成；

2、 旋转闸控制部分

旋转闸门控制部分由工业级主控板、变压器、蓄电池、继电器、气动开关等组成。

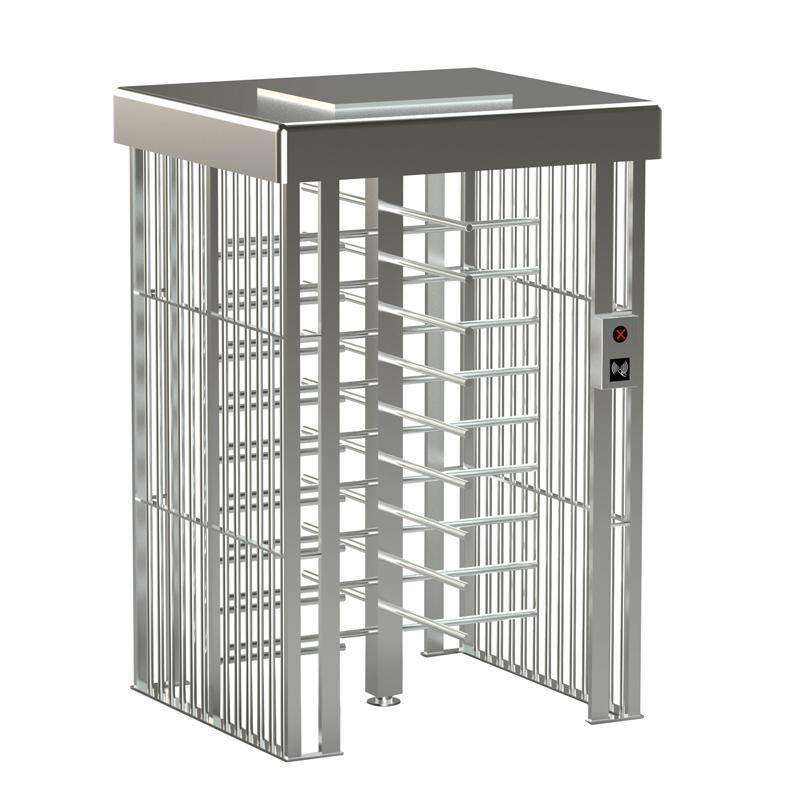

旋转闸

3、系统工作原理

1） 打开电源，转门主板在2秒钟后系统开始工作，左右定位臂自动锁定。

2）用手动按钮给主板开闸信号，主板接收到开闸信号后发出开闸指令，继电器吸合，电磁铁通电拉开左、右定位臂，达到开闸要求，等待行人通过（行人通行时间默认为 10S，超过 10S 则取消通行资格）。

3）在转闸断电后，由蓄电池供电的主控板发出常开指令，电机驱动传动轴，通过双路光开关藕小板进行限位，转闸常开后，行人可以自由通过，达到消防的要求。
